APE100(エイプ) 整備・トラブル日誌
 (2008年版 フロント ブレーキ ディスク化計画(vol3)
  ノーマル ホイールにディスクローターの取り付け(改版版))


08.07 フロント ブレーキ ディスク化計画(vol3) ノーマル ホイールにディスクローターの取り付け(改版版)
以下、取り付けを一部間違っていた用なので、改版版(2009/04UP)です。
作業の続きです。フロント タイヤ(ホイール)を外しましたが、それにディスクローターを取り付けていきます。

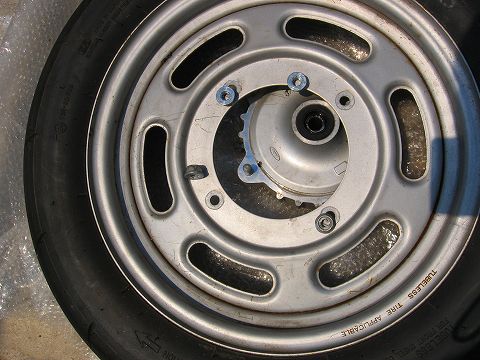

まずは、APE100ノーマルホイールから、ドラムブレーキハブを外します。写真のボルトを外すだけです。



取り付ける前に、組み付けイメージとして現状のディスクブレーキ キッドの写真を貼っておきますね。




以下から改版前と写真を差し替えています。
外したノーマルハブと交換して、ディスクブレーキハブを取り付けました。



ノーマル ホイールの上にどでかいディスクローターが付くだけで高級感でてきますね^〜^
取り付けは外したのの逆手順です。
タイヤの進行方向は、このキッドの場合変わりません。(タイヤ外して付け替える必要はないです。)



ちゃんと取り付くと、タイヤのセンターがでると思いますので、各自ご確認ください。



さーって、フロント タイヤ(ホイール)ディスクローターが取り付けられましたよ。
次は結構めんどい、三つ又のアッパロアステアリング ベアリングレースの交換です。
それではエイプ(APE) ディスク化 vol4へ続く!!
