APE100(エイプ) 整備・トラブル日誌
 (2008年版 フロント ブレーキ ディスク化計画(vol2)
  「フロント フォーク」と「フロント タイヤ」の取り外し)


08.07 フロント ブレーキ ディスク化計画(vol2) 「フロント フォーク」と「フロント タイヤ」の取り外し
作業の続きです。前回部品紹介したパーツ類を取り付けるので、APE(エイプ)フロント周り全交換になります。
まずは、フロント フォーク&フロント タイヤから外していきます。

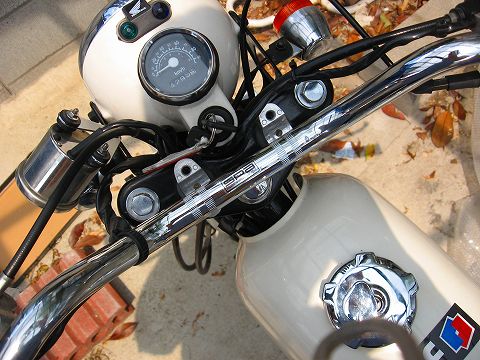

こないだ付けた、ハンドルを外します。

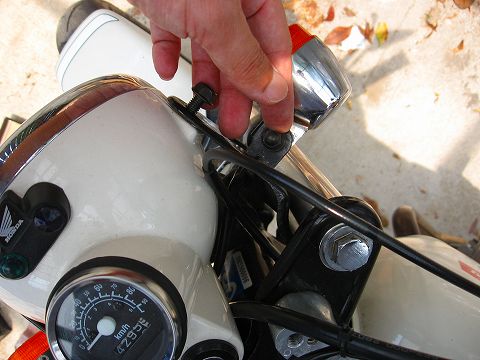

ヘッドライト、ウインカーを外します。

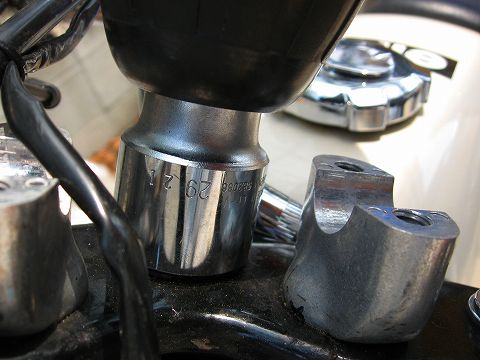

トップブリッジを外したいので、ステアリングステムナットを外します。29mm使ってますね。
フォークだけ取り外すだけなら、ここは外さなくてよいですよ。トップブリッジボルトワッシャの取り外しに進んでください。



なぜ、ここを外してるか思い出せないですけど。。
ここも外さないと、はずれなかったんでしょうね。。。

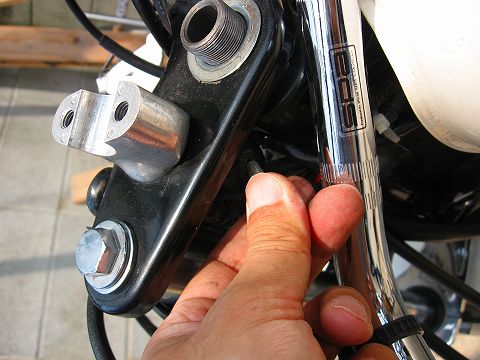

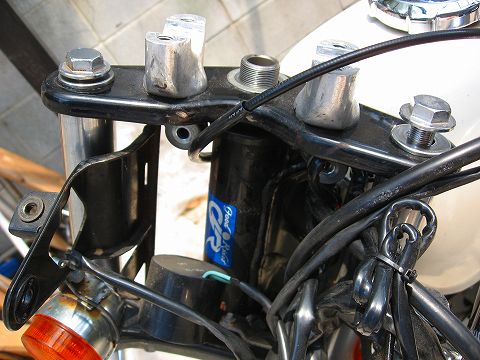

トップブリッジボルトワッシャを外します。(フォークの上のゆるんでるボルトです。)
APE(エイプ)の場合、このトップブリッジワッシャトップブリッジを挟み込んでるため、
フォークの突き出し
の調整がノーマルではできなくなってます。
持ち上げる前に、完全に外すと、すこんと行きそうで怖いので緩めるだけにしときます。(ほとんど外れてるけど^〜^)

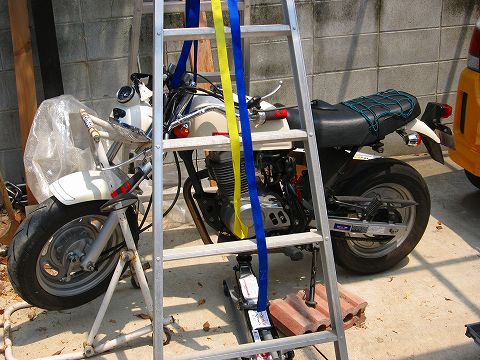

フロントを浮かせる必要がありますので、ハシゴと油圧ジャッキ使ってフロント持ち上げています。
ハシゴで上につって、油圧ジャッキでエンジンの下から持ち上げてる感じです。
バイク用のフロント スタンドも持ち上げる時だけ、安定用に使用しました。
フォーク外すだけならフロント スタンドだけで良いのですが、今回、三つ又の交換が必要なので、これも使えません。



フロント ホイールを外します。まずはドラムブレーキのワイヤーと
スピードメータのケーブルを外します。



後は、ホイールを貫通しているアクスルシャフトを抜けば、フロント タイヤ(ホイール)は外せます。



フォークをいよいよ外します。ボトムブリッジの割締めボルトをゆるめます。
ちなみに、ノーマルのフォークオイル交換とかしたかったら、
フォークを少し下にずらして、再度このボルトを締めて固定しフォークキャップを固定できてる状態でゆるめとくと良いですよ。
完全に抜いた後だと、固定できてないので外せないです。なかなか。(今回の作業に関係ないですけど、参考までに)



トップブリッジボルトワッシャを完全に外します
これで、あとは下側にフォークを引けば、落ちてきます。



外した、ノーマルフォークをは計ってみました。
フォーク長約69.5cmくらいでした。(メジャーなので不正確ですけどね。)



ついでに、知ってるけどAPE(エイプ) ノーマルフォークの
インナーパイプも、計ってみました。31mmでした。



さーって、これでノーマルフォークフロント タイヤ(ホイール)が外せましたよ。
次回は、ノーマルのフロント タイヤ(ホイール)ハブを付けてディスク化したいと思います。
それではエイプ(APE) ディスク化 vol3へ続く!!
