> ステップワゴン(STEP WAGON) 整備・トラブル日誌
 (2008年版 RF−3 ステップワゴン(STEP WAGON)
  Clarion NX308 取り付け方|フロントパネルの外し方)


ステップワゴンに関する整備日誌です。失敗の多い日誌ですが、同じ間違いをしないためにも参考になるかもしれません。
内容についてはできるだけ記憶通り書いているつもりですが、適切な方法でない箇所や誤りもある可能性があります。
参考にされるのはかまいませんが、実際作業される場合はサービスマニュアルやパーツリストなので確認の上、整備されることを御願いします。

08.08 Clarion NX308 取り付け方|フロントパネルの外し方
ステップワゴン(RF-3)メモリータイプナビゲーション Clarion Smoonavi NX308 を取り付けました。
ネットで94000円ほど。近場のカーショップで130000万くらいの値段が今ついてたので、購入して自分で取り付けて見ることにしました。
取り付け説明前にNX308インプレッションです。検索・操作がメモリナビだけあって早いですね。
SDカードMP3が聞けますので、それも便利です。音質はまーまーくらい(MP3の設定にもよる)ですが、うちの年代物のMDユニットよりは良さそうです。
ワンセグも前付けてたアナログのテレビよりも福岡なら電波が綺麗に広範囲で入っているような印象を受けます。
デジタルなのでギリギリまで綺麗に映ってますしね。
ナビ自体はシンプルな画面ですが、お知らせは的確ですし、リルートも早いです。

さて、ではDIYでやったNX308取り付け説明&ステップワゴン(RF-3)フロントパネル外し方です。

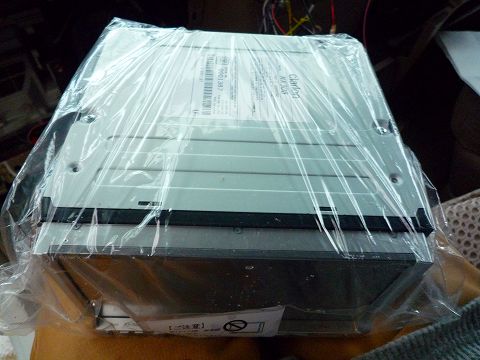

2DIN一体式で配線もシンプルな感じのNX308です。
オーディオを取り付けるのと違うのは、TVアンテナ、速度センサ、バックセンサ、パーキングブレーキのセンサ、GPSの配線を
繋げなければいけないくらいですね。

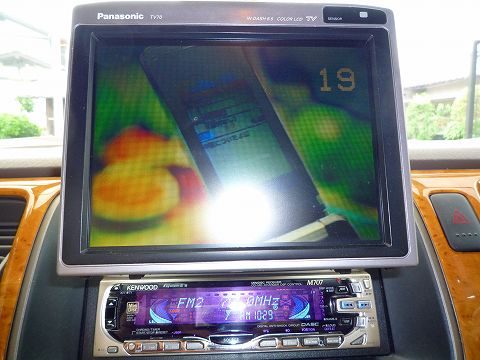

これが、元々とりつけてたアナログTV+CDナビ+MDユニットです。
どれも以前のステップワゴン所有者が取り付けていた品で10年物くらいみたいです。



まずはオーディオを外すために、フロントパネル外していきます。

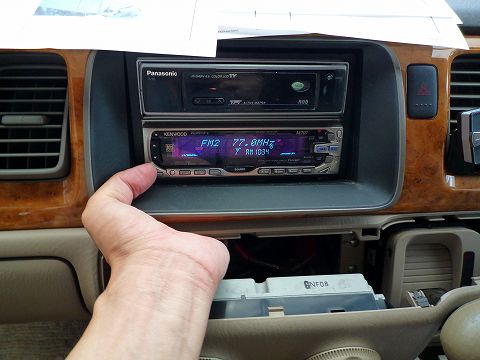

手を後ろから回して、後ろから押すとオーディオの周りの黒い縁が外れます。

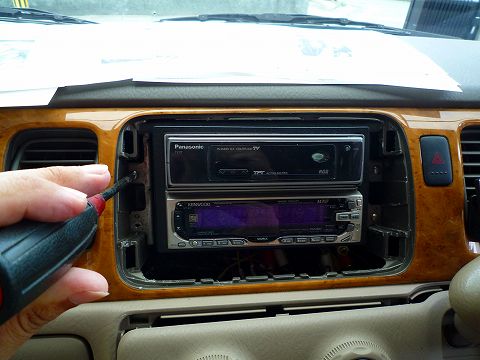

ネジを外せば、ステップワゴン(RF-3)オーディオが外れます。



ゴボっと外れます。いやーしかしTVとCDナビ(足下にある)を繋いでる線が半端じゃなくめんどくさい構成に。。。



仕方ないので、フロントパネル下部も外していきます。
まずは、この奥に見えるネジを外して。



運転席、右の小物入れのネジを外します。



上に引き上げながら、外してください。

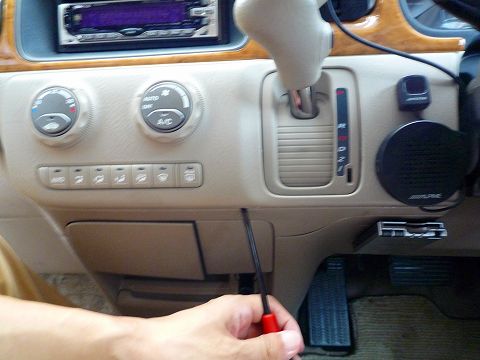

センターパネル下の、ビスを外します。真中押すタイプです。



ぐいっと引けば外れます。



今度は元々ついてるGPSの配線などを外したいので、フロントパネル左側外していきます。
指さして部分にネジがありますので外してください。



こちらも同様に指さしてるところのネジを外してください。



これで、こんな感じで外れるかと思います。



とりあえず、元のナビやオーディオ類を取り外せたので、新しいNX308を取り付ければ良いだけです。
すっごい配線だったために、取りはずのに、3時間くらいはかかってます(^_^;)
付けるの、配線図を見る限り楽そうですね。
元々の配線にタグがついてて、何の配線かは判りますし、色も同じ線が使われていましたので
オーディオ周りの配線とりつけるのは比較的スムーズに行きました。
ついでにスピードセンサの配線も、元々のナビに繋がってましたので、そこから繋げてます。
判らない方は、アルパインのHPの「車種別取付け情報」に車速センサーパーキングブレーキセンサーの情報が
載ってますので、参考にされてください。
パーキングブレーキセンサは自分の場合、アースに繋げて無効にしてます。(自己責任で)
あと、バックセンサですがリヤカメラでも繋げない限り不要だろうということで、これもどこにも繋げてない状態です。



i-podをツレが繋げたいと言うもので、オプションのi-pod接続用のコネクタも購入しました。
(まだ物を一回も繋げて聞いてみてないですけどね。。)



とりあえず、この足下の物入れに後ろからi-pod用の配線をのばしてます。
この状態で、物入れの開閉は問題なくできますよ。



ワンセグ用のフィルムアンテナ取り付けます。
すごく小さいアンテナなものなので、ちゃんと走行中も映るのか心配でしたが、案外綺麗に映りますね。
配線にビニールなどで巻いて、ガラスと内装の間に押し込みます。これで配線が下に落ちてこないです。



ここも引っ張れば外れますので、配線を綺麗に通してあげてください。



あとはGPSアンテナなんかを取り付けて、配線をフロントパネルの中に綺麗に納めて完了です。
取り付けるの事態は1時間くらいの物で完了しました。取り外しに苦戦した〜^〜^



Clarion Smoonavi NX308の取り付け方の説明は終了です。
どっちかってーとステップワゴン RF-3フロントパネルの外し方になってますけどね。。説明が^〜^
