ミライースにOBD2でタコメーターを表示(ユピテル OBD2アダプター)
(ミラ イース 2012.09)

ダイハツ ミライースに取り付けていたユピテル SuperCat(GWR63sd)のレーダー探知機をOBD2アダプターで接続し直しました。
OBD2のケーブルで接続することで、ユピテル SuperCat(GWR63sd)のレーダー探知機では、タコメーター(エンジン回転数)、エンジン負荷率、
スロットル開度、水温計、燃費計などを表示できるようになります。なおユピテル OBD2アダプタ OBD12-RDのお値段は5000円ちょいします。

12.09 ミライースにOBD2でタコメータを表示(ユピテル OBD2アダプター)
ダイハツ ミライースに取り付けていたユピテル SuperCat(GWR63sd)のレーダー探知機をOBD2アダプターで接続し直しました。
OBD2のケーブルで接続することで、ユピテル SuperCat(GWR63sd)のレーダー探知機では、以下を表示できるようになります。
・タコメーター(エンジン回転数)
・エンジン負荷率
・スロットル開度
・水温計
・燃費計
など

ユピテル SuperCat(GWR63sd)のレーダー探知機へOBD2で接続するには、このOBD12-RDってケーブルが必要です。
お値段は5000円ちょいします。高い!
OBD2アダプタ ユピテル OBD12-RD

ミライースへのOBD2での接続は至って簡単で、運転席の足元にある、ここに差し込むだけです。
電源もこのコネクタから取るので、シガーソケットとの接続も無用になります。
ミライースにOBD2ケーブルを接続

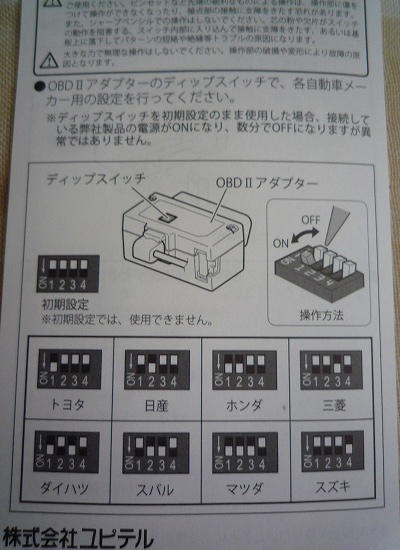

各メーカーでディップスイッチの設定が決まっているようなので、ご注意ください。
ダイハツだと、1番、3番がONみたいですよ。
ユピテル OBD12-RDのリップスイッチ設定


OBD2で繋げると、以下のような計器類を表示できるようになります。
レーダー探知機(GWR63sd)のOBD2接続で表示される画面です。
各メーターに表示される情報は、気に入ってるのですが、表示が勝手にスクロールしたり、ころころ切り替わるのだけが
頂けない感じです。助手席とかの人が見る分には楽しいのかもですが、ドライバー的には運転中に固定した箇所に表示
されないと見辛いですね。

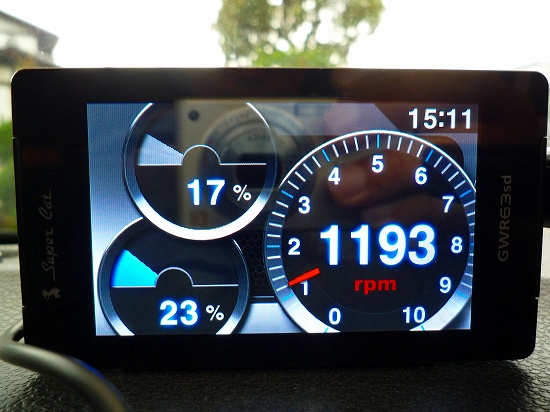

ミライース OBD2でタコメータ表示ミライース OBD2でマルチメータ表示

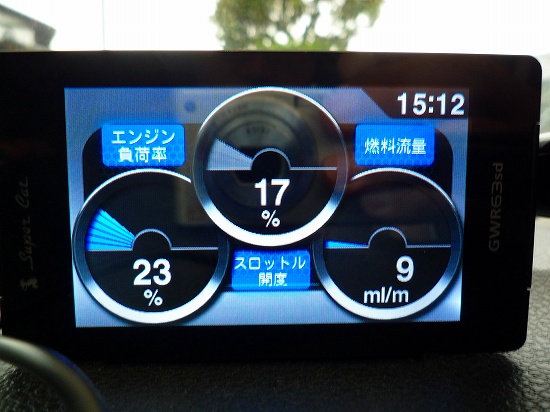

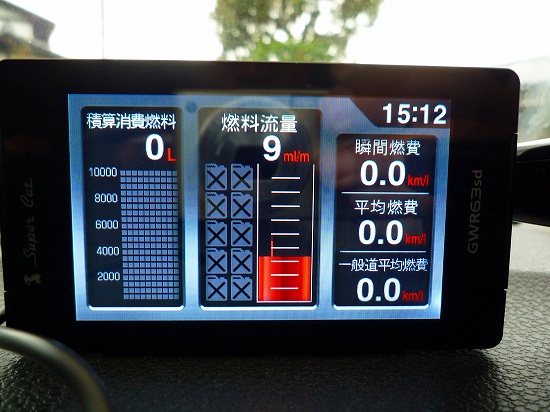

ミライース OBD2で燃費計を表示OBD2でエンジン負荷率、スロットル開度など
OBD2でMAD、INJ、水温、燃料流量など

元々、レーダー探知機と言うより計器計としてSuperVat GWR63sdを買った意味を成すようになりました。
ミライースがどれくらいで、どれくらいの回転数で走ってるかとかも、タコメータで判るようになりますし、またご報告します。
ユピテル SuperCat GWR63sd本体の表示機能などはこちらを参照ください。

ミラ イースのTOPへ



ミラ イースのTOPへ







RYOKUNO      BIKE        CAR            PHOTO(写真)             ペット(犬・猫)
 TOP         APE100      ミラ イース        旅行記                  パピヨン
             CBR600RR    STEPWAGON      赤ちゃん、子供と宿・温泉        メインクーン
             TZR250R     PLEO            ガーデニング(ハーブとバラ)
             TZR250SPR
             アドレスV100
             VFR800


ミラ イースに関する整備やカスタムについて記載しているページに関しては、できるだけ実際行った作業通りに記載はしておりますが、適切な方法でない箇所や記載誤りもある可能性があります。
参考にされるのはかまいませんが、実際作業される場合はサービスマニュアルやパーツリストなので確認の上、整備されることを御願いします。
